LOTO (Lockout/Tagout) w praktyce: procedura odcięcia energii, karta LOTO i dobór blokad

Polskie przepisy nie używają nazwy „LOTO”, ale wymagają tego, co LOTO realizuje. Kodeks pracy (art. 207) nakłada na pracodawcę obowiązek ochrony zdrowia i życia pracowników, a przepisy o minimalnych wymaganiach dla maszyn użytkowanych w zakładzie (wdrażające dyrektywę 2009/104/WE) wymagają, by prace konserwacyjne wykonywać przy zatrzymanej maszynie i by maszyna miała łatwo rozpoznawalne urządzenia odłączające od każdego źródła energii, z możliwością ich zabezpieczenia.

Przy pracach przy urządzeniach elektroenergetycznych obowiązują dodatkowo zasady przygotowania miejsca pracy: wyłączenie, zabezpieczenie przed ponownym załączeniem, sprawdzenie braku napięcia, uziemienie i oznakowanie. Od strony projektowej maszyn punktem odniesienia jest norma PN-EN ISO 14118 dotycząca zapobiegania nieoczekiwanemu uruchomieniu. W koncernach z kapitałem amerykańskim często spotkasz też wymagania OSHA 29 CFR 1910.147 — to z nich pochodzi sam termin lockout/tagout.

Ten przegląd ma charakter informacyjny i nie stanowi porady prawnej. Zakres wymagań dla konkretnej maszyny ustala pracodawca na podstawie oceny ryzyka i dokumentacji producenta.

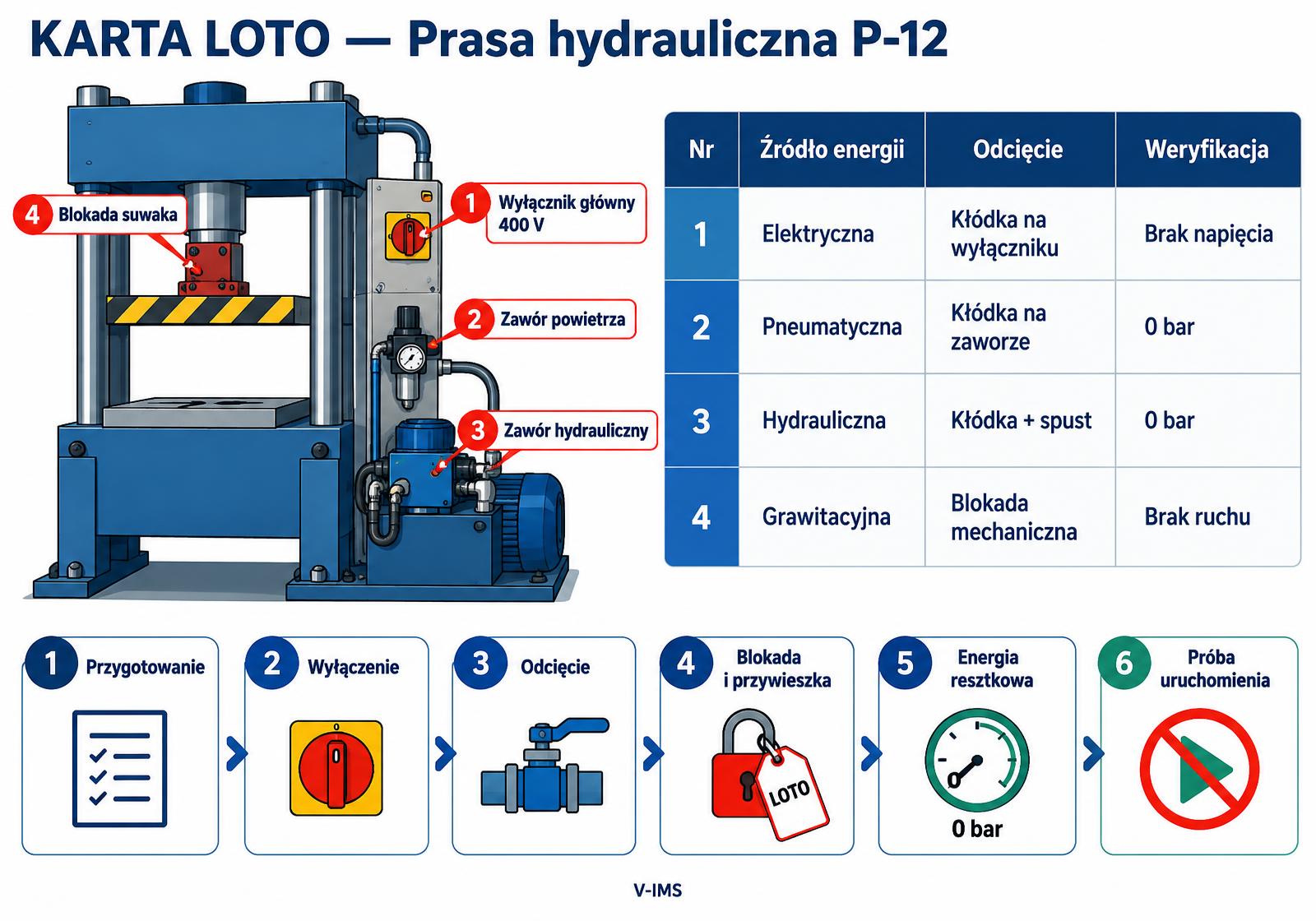

Karta LOTO (instrukcja izolacji energii) jest przypisana do jednej maszyny lub linii. Zawiera zdjęcie lub schemat urządzenia z ponumerowanymi punktami odcięcia, tabelę źródeł energii, rodzaj urządzenia odcinającego, wymaganą blokadę oraz sposób weryfikacji braku energii — na przykład pomiar braku napięcia, odczyt 0 bar na manometrze czy sprawdzenie, że suwak jest mechanicznie podparty.

Dobra karta jest krótka, wizualna i umieszczona przy maszynie. Pracownik nie powinien szukać punktów odcięcia na pamięć ani w segregatorze w biurze. Kartę opracowuje utrzymanie ruchu razem z BHP, a każda modernizacja maszyny — nowy zawór, dodatkowy napęd, zmiana zasilania — wymaga jej aktualizacji.

Na przykładzie poniżej: prasa hydrauliczna ma cztery źródła energii — zasilanie 400 V, sprężone powietrze, układ hydrauliczny z akumulatorem ciśnienia i suwak, który pod własnym ciężarem może opaść. Pominięcie któregokolwiek punktu oznacza, że odcięcie jest niepełne.

1. Przygotowanie — zidentyfikuj maszynę, otwórz jej kartę LOTO, określ wszystkie źródła energii i poinformuj operatorów oraz osoby, których praca zostanie wstrzymana.

2. Wyłączenie — zatrzymaj maszynę normalnym trybem, zgodnie z instrukcją, tak aby nie spowodować dodatkowego zagrożenia (np. zakończ cykl, opróżnij strefę).

3. Odcięcie — rozłącz każde źródło energii urządzeniem odcinającym: wyłącznikiem głównym, zaworem odcinającym, zasuwą. Przycisk STOP, wyłącznik sterowniczy czy kurtyna świetlna nie są urządzeniami odcinającymi.

4. Blokada i przywieszka — każda osoba pracująca przy maszynie zakłada własną kłódkę z unikalnym kluczem i przywieszkę z imieniem, nazwiskiem, datą i powodem. Przy kilku punktach odcięcia lub kilku pracownikach stosuje się zaczep wielokłódkowy albo skrzynkę blokad grupowych.

5. Rozproszenie energii resztkowej — spuść ciśnienie, odpowietrz instalację, rozładuj kondensatory, podeprzyj lub opuść podniesione elementy, poczekaj na zatrzymanie elementów wirujących i ostygnięcie gorących powierzchni.

6. Weryfikacja (próba uruchomienia) — upewnij się, że nikt nie stoi w strefie niebezpiecznej, i spróbuj uruchomić maszynę z pulpitu; zmierz brak napięcia, sprawdź manometry. Po próbie przestaw sterowanie z powrotem w pozycję wyłączoną. Dopiero teraz można rozpocząć pracę.

Przywrócenie do pracy odbywa się w odwrotnej kolejności: sprawdzenie, że narzędzia zostały zabrane, osłony założone, a ludzie opuścili strefę; poinformowanie operatorów; zdjęcie blokad — każdą kłódkę zdejmuje wyłącznie osoba, która ją założyła.

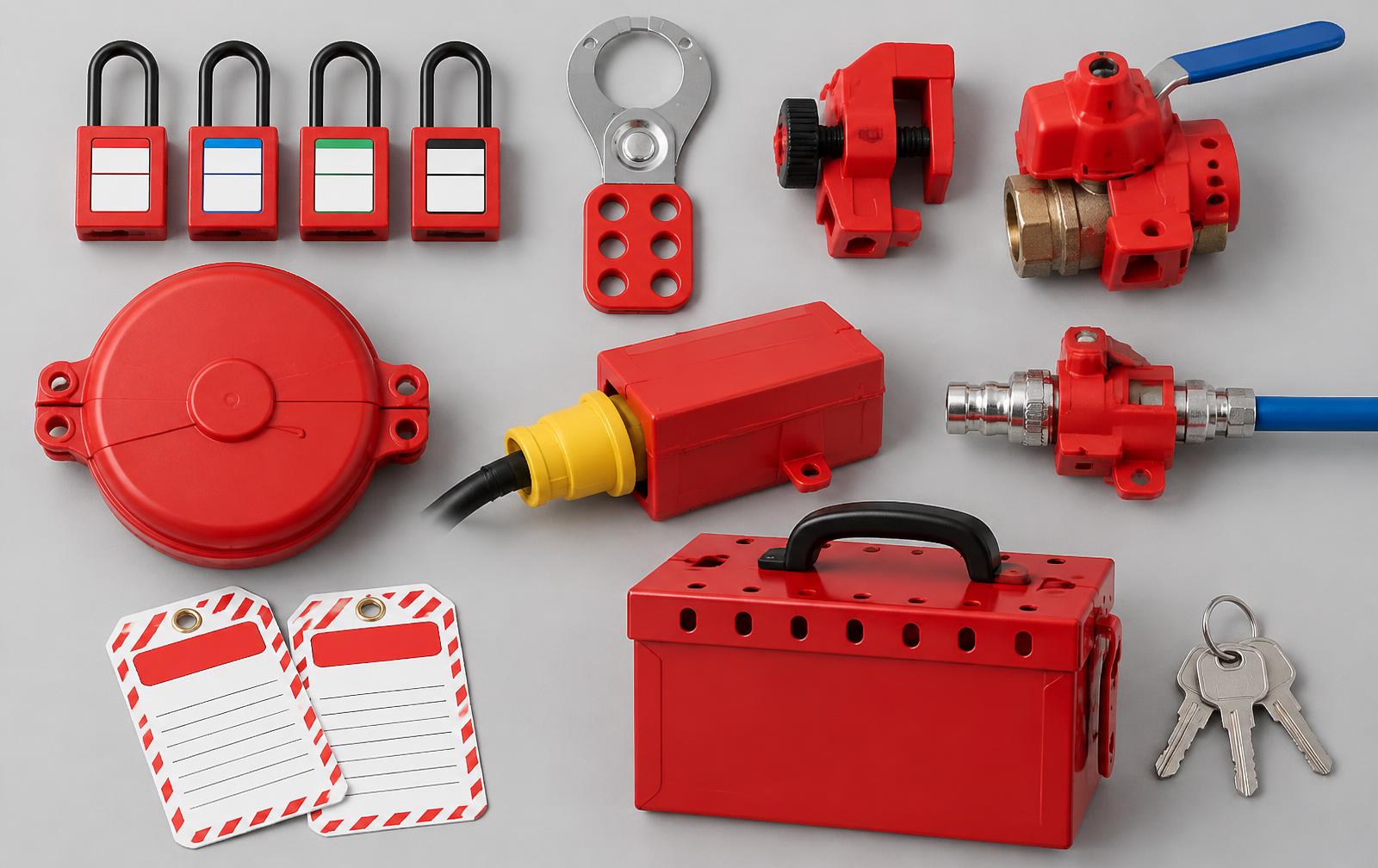

Kłódki LOTO to kłódki osobiste, z jednym kluczem na kłódkę, często z izolowanym kabłąkiem i miejscem na etykietę z nazwiskiem. Kolor może oznaczać dział (np. utrzymanie ruchu, elektrycy, podwykonawcy) — warto ustalić schemat kolorów dla całego zakładu.

Do kłódek dobiera się adaptery: blokady wyłączników nadprądowych, blokady wtyczek, blokady zaworów kulowych i zasuw, blokady szybkozłączy pneumatycznych. Zaczep wielokłódkowy (hasp) pozwala kilku osobom zablokować ten sam punkt. Skrzynka blokad grupowych służy przy większych pracach: klucze do kłódek na punktach odcięcia trafiają do skrzynki, a każdy członek ekipy zakłada na nią swoją kłódkę.

Przywieszka bez kłódki (sam tagout) jest tylko ostrzeżeniem i nie stanowi fizycznej bariery. Stosuje się ją wyjątkowo, gdy urządzenia nie da się zablokować — wtedy ocena ryzyka musi przewidzieć środki dodatkowe, a docelowo urządzenie odcinające powinno zostać doposażone w możliwość blokady.

Odcięcie tylko energii elektrycznej i pominięcie ciśnienia, sprężyn lub grawitacji. Brak próby uruchomienia „bo przecież wyłączyłem”. Wspólna kłódka dla całej zmiany lub klucz zostawiony w kłódce. Zdejmowanie cudzej blokady przy przekazaniu zmiany bez ustalonej procedury.

Karty LOTO, które nie odpowiadają stanowi maszyny po modernizacji. Podwykonawcy, którzy przychodzą z własnymi zasadami i nie wiedzą, gdzie są punkty odcięcia. Brak szkolenia z rozróżnieniem ról: osoba upoważniona (wykonuje LOTO) i osoba, której praca dotyczy (musi rozumieć, czego nie wolno dotykać).

Procedurę awaryjnego zdjęcia blokady nieobecnej osoby trzeba opisać zawczasu: kto może to zrobić, po jakich próbach kontaktu, z jakim sprawdzeniem maszyny i jak to udokumentować.

V-IMS nie zastępuje fizycznych blokad — zapewnia porządek wokół nich. W module Zezwolenia na prace niebezpieczne (PTW) prace elektryczne i serwisowe z odcięciem energii mają osobną kategorię: warunki zezwolenia obejmują wykonanie i potwierdzenie izolacji, a zezwolenie nie jest zatwierdzane, dopóki wymagane punkty nie zostaną potwierdzone przez osoby odpowiedzialne.

W Rejestrach i przeglądach każda maszyna ma swoją kartotekę, do której można dołączyć aktualną kartę LOTO i dokumentację producenta, a przypomnienia pilnują przeglądów. Ewidencja szkoleń pokazuje, kto ma aktualne przeszkolenie z LOTO, a przy zezwoleniach dla firm zewnętrznych sprawdzane są dokumenty podwykonawcy.

Gdy dojdzie do zdarzenia potencjalnie wypadkowego — np. maszyna ruszyła mimo blokady — pracownik zgłasza je z telefonu, a analiza przyczyn i działania korygujące (CAPA) trafiają do jednego rejestru, razem z decyzją o aktualizacji karty LOTO.
